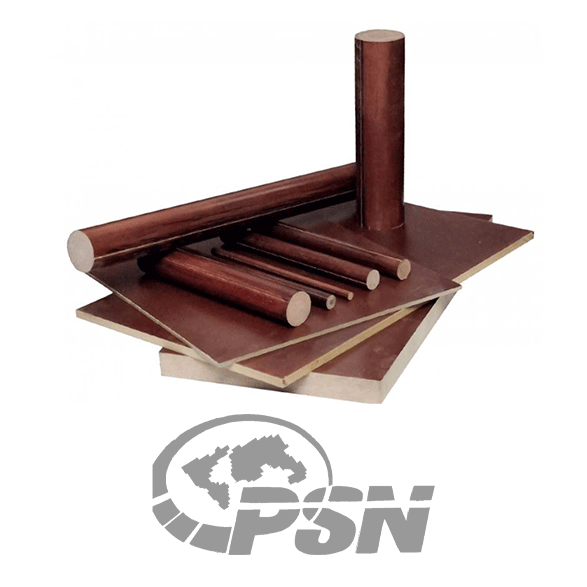

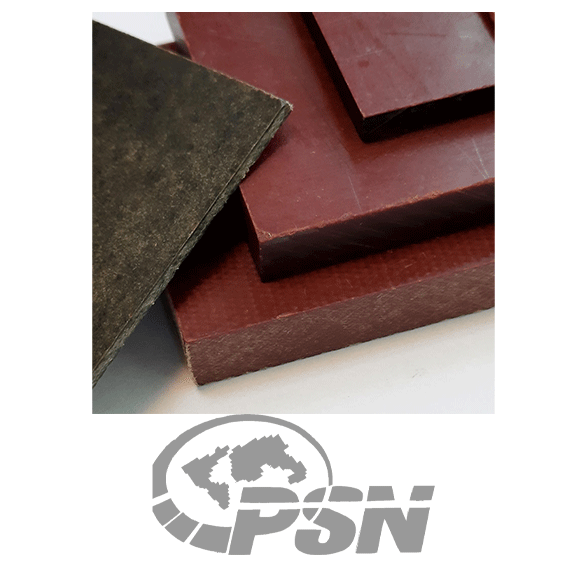

ورق فیبر استخوانی Paper Phenolic Laminate: ماده کامپوزیت عایق برای صنعت برق و قطعات مکانیکی

بخش ۱: ترکیبات و گریدهای استاندارد فیبر فنولیک

انتخاب ماده پایه و نوع رزین، گرید و کاربرد نهایی **ورق فیبر استخوانی** را مشخص می‌کند.

۱.۱. رزین فنولیک باکالیت The Phenolic Resin

رزین فنولیک، که یک پلیمر ترموست است، پس از پخت، ساختار سخت و سفت خود را حفظ می‌کند. این رزین به عنوان یک چسب قوی عمل کرده، عایق الکتریکی عالی فراهم می‌کند و مقاومت خوبی در برابر رطوبت و حلال‌ها ایجاد می‌نماید.

۱.۲. گریدهای رایج بر پایه کاغذ

بر اساس استاندارد NEMA، ورق‌های فنولیک پایه کاغذی در گریدهای زیر دسته‌بندی می‌شوند که هر کدام خواص الکتریکی و مکانیکی متفاوتی دارند:

• **گرید X:** مقاومت مکانیکی بالا. عمدتاً برای قطعات مکانیکی و الکتریکی با ولتاژ پایین استفاده می‌شود.
• **گرید XX:** خواص الکتریکی و مکانیکی خوبی دارد. رایج‌ترین گرید برای صفحات ترمینال و عایق‌های عمومی.
• **گرید XXX:** بهترین خواص الکتریکی و کمترین جذب رطوبت را در میان گریدهای کاغذی دارد. برای کاربردهای فرکانس بالا یا شرایط رطوبتی مناسب است.

۱.۳. فیبر نخدار یا پارچه‌ای Phenolic Cotton

یک نوع قوی‌تر از **ورق فیبر استخوانی**، که با نام **فیبر نخدار** یا فنولیک پایه پارچه‌ای شناخته می‌شود، از لایه‌های پارچه پنبه‌ای به جای کاغذ استفاده می‌کند. این ورق‌ها انعطاف‌پذیری و مقاومت ضربه‌ای بسیار بالاتری نسبت به نوع کاغذی دارند و در ساخت چرخ‌دنده‌ها، کوپلینگ‌ها و قطعاتی که نیاز به مقاومت مکانیکی شدید دارند، استفاده می‌شود. به این گریدها Tufnol یا CE نیز گفته می‌شود.

بخش ۲: خواص الکتریکی و مکانیکی برجسته

**ورق فیبر استخوانی** تعادلی عالی بین استحکام ساختاری و عایق‌بندی ارائه می‌دهد.

۲.۱. خواص عایق الکتریکی

این ورق‌ها دارای مقاومت دی‌الکتریک بالا هستند و در محیط‌های روغنی عایق‌بندی بهتری را فراهم می‌کنند. آن‌ها مقاومت خوبی در برابر آرک الکتریکی و ردیابی سطحی دارند و به همین دلیل در ساخت سوئیچ‌گیرها، تابلوهای برق، صفحات ترمینال و عایق‌های ترانسفورماتور تا ولتاژ متوسط استفاده می‌شوند.

۲.۲. استحکام مکانیکی و ماشین‌کاری

**ورق فیبر استخوانی** سخت و سفت است و تحت بار ثابت تمایل کمی به خزش یا تغییر شکل دارد. این ویژگی آن را برای ساخت اسپیسرهای تحمل بار، واشرهای ضخیم و صفحات پشتیبان مناسب می‌سازد. قابلیت ماشین‌کاری آن عالی است و می‌توان آن را با ابزارهای استاندارد به راحتی سوراخکاری، برش یا تراشکاری کرد.

۲.۳. جذب رطوبت

همه گریدهای فنولیک تا حدی رطوبت را جذب می‌کنند، که می‌تواند بر خواص الکتریکی آن‌ها تأثیر بگذارد. با این حال، گریدهای با کیفیت بالاتر مانند XXX یا گریدهای تقویت شده با پارچه، جذب رطوبت کمتری دارند. در محیط‌های با رطوبت بسیار بالا، استفاده از روکش‌های محافظ یا انتخاب مواد دیگری مانند فیبر اپوکسی توصیه می‌شود.

بخش ۳: کاربردهای صنعتی فیبر استخوانی

ورق‌های فیبر استخوانی به دلیل کارایی و هزینه مناسب در صنایع گسترده‌ای حضور دارند.

۳.۱. صنعت برق و الکترونیک

پرکاربردترین استفاده از **ورق فیبر استخوانی** در ساخت صفحات ترمینال، عایق‌های نگهدارنده باس‌بارها، پنل‌های سوئیچ و قطعات داخلی ترانسفورماتور است. این ماده به عنوان یک مانع فیزیکی و الکتریکی عمل می‌کند.

۳.۲. ساخت چرخ‌دنده‌های بی‌صدا

فیبر نخدار به دلیل مقاومت ضربه‌ای و قابلیت جذب لرزش، ماده‌ای استاندارد برای ساخت **چرخ‌دنده‌های بی‌صدا Silent Gears** در دستگاه‌های صنعتی است. این چرخ‌دنده‌ها در کنار چرخ‌دنده‌های فلزی قرار می‌گیرند تا نویز و ارتعاش سیستم را کاهش دهند و در عین حال، توان مکانیکی کافی را منتقل نمایند.

۳.۳. ساخت پتروشیمی و معدن

این ورق‌ها برای ساخت واشرهای عایق در فلنج‌ها و کوپلینگ‌ها استفاده می‌شوند، به ویژه در جایی که نیاز به عایق‌کاری الکتریکی یا مقاومت در برابر روغن‌ها وجود دارد. استحکام مکانیکی بالا نیز در ساخت اسپیسرهای ماشین‌آلات حفاری مفید است.

بخش ۴: ملاحظات ماشین‌کاری و نصب

توجه به نحوه برش و نگهداری، عمر قطعه ساخته شده از **ورق فیبر استخوانی** را تضمین می‌کند.

۴.۱. برشکاری و سوراخکاری

ورق‌های فنولیک را می‌توان با ابزارهای استاندارد کاربایدی و الماسه برش داد. در حین سوراخکاری، باید از سرعت‌های مناسب استفاده شود تا از گرم شدن بیش از حد و لایه‌لایه شدن ماده جلوگیری شود. توصیه می‌شود در برش‌های دقیق از خنک‌کننده هوا یا مایع استفاده شود.

۴.۲. تلرانس ابعادی و انقباض

مانند همه مواد فنولیک، **ورق فیبر استخوانی** دارای کمی انقباض پسا پخت است. در طراحی قطعات با تلرانس نزدیک، باید این انقباض جزئی در نظر گرفته شود. همچنین، اگر قطعه در محیطی با تغییرات رطوبتی شدید قرار می‌گیرد، پایداری ابعادی به دلیل جذب رطوبت ممکن است کمی تحت تأثیر قرار گیرد.

۴.۳. نگهداری و انبارداری

برای حفظ حداکثر خواص الکتریکی، ورق‌های فیبر استخوانی باید در محیط خشک و خنک نگهداری شوند. قرار گرفتن طولانی‌مدت در معرض رطوبت، می‌تواند خواص عایق‌بندی آن‌ها را کاهش دهد.
