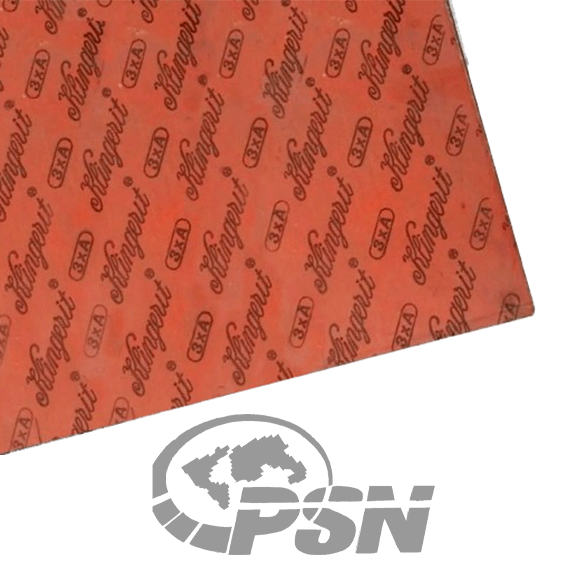

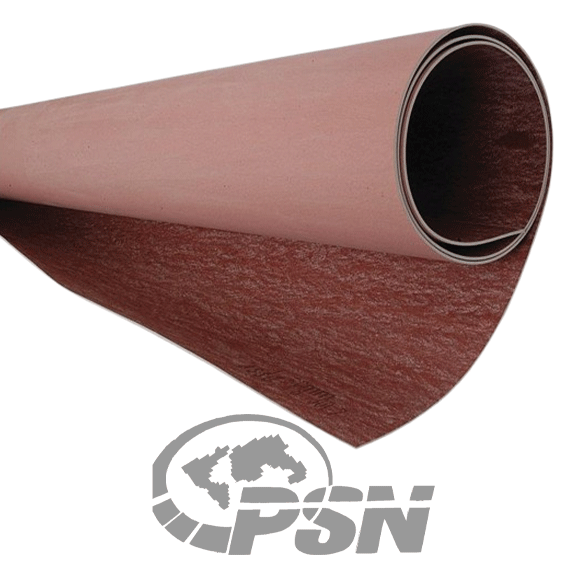

ورق کلین‌گیریت (Klingersil Sheet): استاندارد صنعتی برای گسکت‌های فشرده فاقد آزبست (Non-Asbestos Gaskets)

بخش ۱: مبانی فنی و ساختار مواد ورق کلین‌گیریت

ورق‌های کلین‌گیریت از طریق یک فرآیند فشرده‌سازی کنترل شده الیاف و بایندر در فشار و دمای بالا تولید می‌شوند که به آن‌ها یک ساختار همگن و متراکم می‌بخشد.

۱.۱. اجزای کلیدی (الیاف و بایندر)

عملکرد هر گرید از **ورق کلین‌گیریت** توسط الیاف تقویت‌کننده و نوع بایندر لاستیکی تعیین می‌شود:

• **الیاف تقویت‌کننده:** شامل **آرامید (Aramid Fiber)**، **کربن (Carbon Fiber)**، شیشه و الیاف معدنی خاص است که استحکام مکانیکی، مقاومت در برابر پارگی و پایداری حرارتی را فراهم می‌کنند.
• **بایندر لاستیکی:** این مواد الاستومری الیاف را به هم متصل کرده و مقاومت شیمیایی را تعیین می‌کنند. متداول‌ترین آن‌ها شامل:
  • **NBR (Nitrile Butadiene Rubber):** پرکاربردترین بایندر، مقاومت عالی در برابر روغن‌ها، سوخت‌ها و هیدروکربن‌ها را فراهم می‌کند (مانند گرید C-4400).
  • **SBR (Styrene-Butadiene Rubber):** برای کاربردهایی که سیال آب، بخار و مایعات با خورندگی کمتر است.
  • **CSM (Chlorosulfonated Polyethylene):** برای مقاومت شیمیایی بهتر در برابر اسیدهای متوسط و کلر.

۱.۲. پدیده آرامش تنش (Stress Relaxation)

یکی از مهم‌ترین چالش‌ها در آب‌بندی، کاهش فشار اعمالی پیچ و مهره‌ها بر روی گسکت در طول زمان (به دلیل دما یا خواص ماده) است. ورق‌های **کلین‌گیریت** با طراحی الیاف و بایندر خاص، **مقاومت بسیار بالایی در برابر آرامش تنش** نشان می‌دهند. این ویژگی باعث می‌شود که نیروی آب‌بندی به صورت مداوم حفظ شده و نیاز به سفت کردن مجدد فلنج‌ها (Re-torquing) به حداقل برسد.

بخش ۲: معرفی گریدهای اصلی کلین‌گیریت (Klingersil)

کلین‌گیریت مجموعه‌ای از محصولات است که هرکدام برای مواجهه با یک چالش خاص مهندسی شده‌اند:

۲.۱. Klingersil C-4400: گرید عمومی و پرکاربرد

C-4400 پرفروش‌ترین و پرکاربردترین گرید است که به عنوان جایگزین عمومی آزبست شناخته می‌شود:

• **ترکیب:** الیاف آرامید با بایندر NBR.
• **کاربرد اصلی:** آب، بخار، سوخت‌ها، روغن‌های معدنی و هیدروکربن‌ها.
• **محدوده عملکرد:** دمای عملیاتی تا $250^\circ C$ و فشار عملیاتی بالا.
• **ویژگی برجسته:** بهترین تعادل بین قیمت، مقاومت مکانیکی و مقاومت به سیالات روغنی.

۲.۲. Klingersil C-4500: گرید کربنی با عملکرد بالاتر

C-4500 برای کاربردهایی که نیاز به پایداری حرارتی و شیمیایی بالاتری دارند، استفاده می‌شود:

• **ترکیب:** الیاف کربن تقویت‌شده با بایندر NBR.
• **کاربرد اصلی:** بخار اشباع و فوق‌گرم، حلال‌های حرارتی و کاربردهای با دمای بالا.
• **محدوده عملکرد:** تحمل دمایی بالاتر (تا $400^\circ C$) و پایداری شیمیایی بهتر در برابر آب و بخار.
• **ویژگی برجسته:** ایده‌آل برای نیروگاه‌ها و خطوط انتقال بخار تحت فشار.

۲.۳. گریدهای تخصصی (C-8200 و C-4430)

• **C-8200 (بایندر SBR):** برای آب‌بندی اسیدهای قوی و قلیاهای قوی (به دلیل مقاومت بهتر SBR در برابر این مواد نسبت به NBR).
• **C-4430 (بایندر NBR):** مخصوص آب‌بندی در خطوط اکسیژن (دارای تأییدیه BAM برای اکسیژن).

بخش ۳: کاربردهای صنعتی و مزایای عملی

ورق‌های **کلین‌گیریت** به دلیل گستردگی گریدهای خود، تقریباً در تمام صنایع سنگین نقش کلیدی دارند.

۳.۱. زمینه‌های اصلی کاربرد

• **نفت، گاز و پتروشیمی:** آب‌بندی فلنج‌ها در خطوط لوله انتقال هیدروکربن‌ها، گازهای طبیعی و مشتقات نفتی.
• **نیروگاه‌ها و تاسیسات تولید بخار:** ساخت گسکت‌های بویلرها، مبدل‌های حرارتی و خطوط لوله بخار با دمای بالا و فشار بالا.
• **صنایع خودروسازی:** ساخت گسکت‌های موتور، پمپ‌های روغن و سیستم‌های اگزوز.
• **آب و فاضلاب:** استفاده در فلنج‌های انتقال آب و سیالات غیر خورنده.

۳.۲. جایگزینی استاندارد آزبست

**ورق کلین‌گیریت** از دهه ۱۹۸۰ به بعد، با توسعه مواد الیافی ایمن، جایگزین ورق‌های آزبستی سنتی (که در ابتدا با همین نام تجاری *Klingerit* عرضه می‌شدند) شد. این ورق‌ها کاملاً فاقد آزبست بوده و تمامی الزامات ایمنی و بهداشت محیط کار را برآورده می‌کنند، در عین حال که قدرت آب‌بندی یکسانی را ارائه می‌دهند.

۳.۳. سهولت در برشکاری

ورق‌های کلین‌گیریت به دلیل ساختار فشرده و همگن، به راحتی با ابزارهای برش گسکت (اعم از دستی، قالب‌های پرس یا دستگاه‌های CNC) قابل برش هستند. این امر، امکان ساخت سریع و دقیق گسکت‌های سفارشی با ابعاد مختلف را فراهم می‌آورد.

بخش ۴: راهنمای انتخاب و نکات نصب

انتخاب گرید مناسب برای **ورق کلین‌گیریت** بر اساس سه عامل اصلی صورت می‌گیرد: دما، فشار و سیال فرآیندی (P-T-C: Pressure-Temperature-Chemical Compatibility).

۴.۱. انتخاب بر اساس سیال (Compatibility)

• **روغن و هیدروکربن‌ها:** گرید C-4400 (بایندر NBR) بهترین عملکرد را دارد.
• **اسیدها و قلیاها:** گرید C-8200 (بایندر SBR) یا گریدهای تخصصی PTFE تقویت‌شده (اگر دما پایین باشد).
• **بخار و آب:** C-4500 (الیاف کربن) برای بخار داغ و C-4400 برای آب داغ مناسب هستند.

۴.۲. انتخاب بر اساس فشار و دما (P-T Rating)

مهندسان باید همواره از نمودارهای فشار-دما (P-T Diagrams) ارائه‌شده توسط سازنده (KLINGER) استفاده کنند تا مطمئن شوند که گسکت در نقطه‌ای از نمودار که خارج از محدوده امن است، استفاده نشود. **استفاده از گسکت در دمای نزدیک به حداکثر مجاز (مانند $400^\circ C$) باید با احتیاط و کاهش فشار همراه باشد.**

۴.۳. نصب صحیح و گشتاور (Torque)

برای گسکت‌های الیاف فشرده مانند **کلین‌گیریت**، اعمال گشتاور صحیح و یکنواخت به پیچ و مهره‌های فلنج (با استفاده از آچار گشتاور و الگوی صلیبی) بسیار حیاتی است. فشردگی بیش از حد می‌تواند به الیاف آسیب بزند و فشردگی کم نیز منجر به نشت می‌شود.

برای دریافت مشاوره تخصصی در زمینه انتخاب گرید صحیح **ورق کلین‌گیریت (Klingersil)** متناسب با شرایط عملیاتی (دما، فشار و سیال) و استعلام قیمت و خدمات برش گسکت‌های سفارشی، با تیم مهندسی فروش ما تماس حاصل فرمایید.
