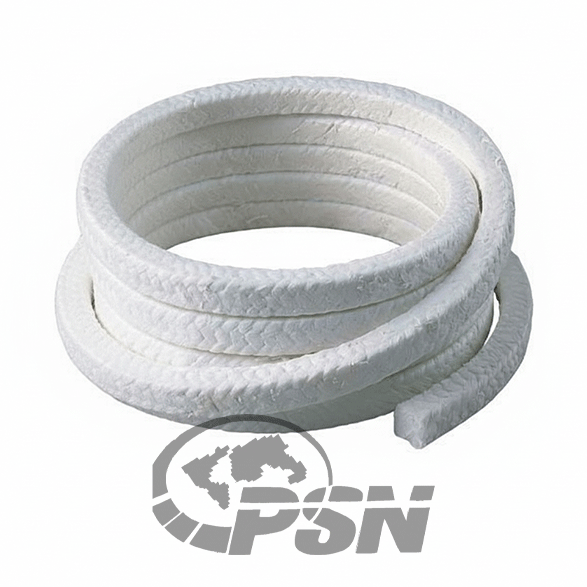

پکینگ شیر تفلون: استاندارد صنعتی آب‌بندی ساقه سوپاپ در برابر تهاجمی‌ترین سیالات شیمیایی
در صنایع پتروشیمی، دارویی، غذایی و هر فرآیندی که با سیالات شدیداً خورنده یا با الزامات بهداشتی بالا سر و کار دارد، انتخاب ماده آب‌بندی برای ساقه شیرآلات (Valve Stem) به دلیل اهمیت جلوگیری از نشت فرار (Fugitive Emission) حیاتی است. **پکینگ شیر تفلون** (PTFE Valve Packing)، که اغلب از الیاف پلی تترافلوئورواتیلن خالص یا تقویت‌شده با فیلرهایی مانند گرافیت تولید می‌شود، به دلیل خواص شیمیایی بی‌نظیر، به عنوان مؤثرترین راه‌حل آب‌بندی در این کاربردها شناخته می‌شود. **ما تضمین می‌کنیم که بالاترین کیفیت پکینگ شیر تفلون را برای محافظت از سلامت کارکنان و خلوص فرآیندهای شما تأمین کنیم.**
عملکرد **پکینگ شیر تفلون** بر پایه ویژگی‌های منحصربه‌فرد PTFE بنا شده است: **مقاومت شیمیایی مطلق** و **ضریب اصطکاک بسیار پایین**. در محیط‌های شیرآلات، ساقه سوپاپ به طور مداوم (اما با سرعت پایین) حرکت می‌کند (آب‌بندی نیمه دینامیک/استاتیک). PTFE با نرمی و انعطاف‌پذیری خود، به راحتی با سطوح ساقه و گلند منطبق می‌شود و یک آب‌بندی عالی ایجاد می‌کند. همچنین، اصطکاک ناچیز آن باعث می‌شود نیروی لازم برای باز و بسته کردن شیر به حداقل برسد، که برای شیرآلات کنترلی (Control Valves) با نیاز به دقت بالا، یک مزیت بزرگ محسوب می‌شود.
ویژگی‌های تخصصی پکینگ شیر تفلون:
- **مقاومت شیمیایی:** بی‌اثر در برابر تمامی اسیدها، قلیایی‌ها و حلال‌های آلی (به جز فلزات قلیایی مذاب).
- **انطباق‌پذیری:** نرم و انعطاف‌پذیر، برای آب‌بندی کامل ناهمواری‌های سطح ساقه شیر.
- **ضریب اصطکاک:** بسیار پایین، کاهش گشتاور مورد نیاز برای عملکرد شیر.
- **استاندارد بهداشتی:** PTFE خالص دارای تأییدیه FDA بوده و برای صنایع غذایی و دارویی مناسب است.
- **محدوده دما:** عملیاتی تا حدود $260^\circ C$.
بخش ۱: تحلیل تخصصی متریال PTFE و مکانیسم آب‌بندی در شیرآلات
درک خواص پلیمر PTFE (پلی تترافلوئورواتیلن) کلید انتخاب موفقیت‌آمیز **پکینگ شیر تفلون** است.
۱.۱. خواص ذاتی PTFE برای آب‌بندی شیرآلات
PTFE یک ماده پلیمری با ساختار کربن-فلوئور است که برای کاربرد در شیرآلات، مزایای زیر را دارد:
- **پایداری شیمیایی (Inertness):** پیوند کربن-فلوئور بسیار قوی است و توسط اکثر مواد شیمیایی صنعتی مورد حمله قرار نمی‌گیرد. این ویژگی، **پکینگ شیر تفلون** را به تنها گزینه در فرآیندهای بسیار خورنده تبدیل می‌کند.
- **روان‌کاری ذاتی:** PTFE دارای پایین‌ترین ضریب اصطکاک در میان تمام جامدات است. در شیرآلات، این خاصیت حیاتی است زیرا از سایش ساقه شیر (Stem) در طول حرکت رفت و برگشتی یا دورانی (در شیرهای توپی) جلوگیری می‌کند.
- **تطابق سرد (Cold Flow):** PTFE در دمای اتاق خاصیت “تطابق سرد” دارد؛ به این معنی که تحت فشار، جریان می‌یابد و به طور کامل تمامی ریزحفره‌ها و ناهمواری‌های موجود در محفظه پکینگ و ساقه شیر را پر می‌کند، که منجر به آب‌بندی کامل (Seal Integrity) می‌شود.
۱.۲. مکانیسم آب‌بندی ساقه شیر (Valve Stem Sealing)
آب‌بندی توسط **پکینگ شیر تفلون** یک فرآیند استاتیک-دینامیک کنترل شده است:
- **تبدیل فشار:** هنگامی که مهره گلند (Gland Nut) سفت می‌شود، فشار محوری اعمال شده به حلقه‌های پکینگ به یک فشار شعاعی (عمود بر ساقه) تبدیل می‌شود.
- **ایجاد آب‌بندی اولیه:** خاصیت تطابق سرد PTFE باعث می‌شود که ماده پکینگ به شدت به ساقه و دیواره‌های محفظه گلند بچسبد و مسیر نشت را مسدود کند.
- **عملکرد نیمه دینامیک:** در هر بار باز یا بسته شدن شیر، پکینگ در برابر ساقه سوپاپ می‌لغزد. ضریب اصطکاک پایین PTFE، این لغزش را بدون تولید حرارت زیاد یا سایش ساقه، تسهیل می‌کند.
- **کنترل نشت فرار (Fugitive Emission Control):** به دلیل چگالی بالا و آب‌بندی کامل PTFE، **پکینگ شیر تفلون** در کنترل نشت گازهای فرار سمی یا گران‌قیمت، عملکرد بسیار مطلوبی دارد.
۱.۳. انواع پکینگ شیر تفلون بر اساس ساختار و فیلر
**پکینگ شیر تفلون** در انواع مختلفی تولید می‌شود تا ضعف‌های PTFE خالص (مانند خزش در دماهای بالا) را برطرف کند:
- **PTFE خالص بافته شده (Pure PTFE Braided):** بهترین گزینه برای کاربردهای بهداشتی و دمای پایین تا متوسط (تا $150^\circ C$). دارای تأییدیه FDA.
- **PTFE تقویت شده با گرافیت (PTFE/Graphite):** برای بهبود رسانایی حرارتی و کاهش اصطکاک (عمدتاً برای پمپ‌ها). این نوع همچنین مقاومت به خزش را افزایش می‌دهد.
- **PTFE تقویت شده با الیاف آرامید (PTFE/Aramid):** برای افزایش مقاومت مکانیکی و تحمل فشار بالا (در جایی که خروج پکینگ محتمل است).
- **PTFE اکسترود شده (Die-Formed Rings):** حلقه‌های فشرده و قالب‌گیری شده PTFE که از الیاف بافته شده نرم‌تر هستند و برای آب‌بندی استاتیک بسیار دقیق، به کار می‌روند.
بخش ۲: کاربردهای کلیدی و الزامات بهداشتی در استفاده از پکینگ شیر تفلون
این پکینگ، به دلیل پایداری شیمیایی و عدم آلودگی، در حساس‌ترین صنایع استفاده می‌شود.
۲.۱. کاربرد در صنایع شیمیایی و پتروشیمی
**پکینگ شیر تفلون** در این صنایع برای مدیریت سیالات خورنده ضروری است:
- **اسیدهای قوی و خورنده:** آب‌بندی ساقه شیر در خطوط حاوی اسید کلریدریک، اسید سولفوریک و اسید نیتریک که متریال‌های معمولی را به سرعت تخریب می‌کنند.
- **هالوژن‌ها:** پایداری در برابر سیالات حاوی کلر، فلور و برم.
- **حلال‌های آلی:** آب‌بندی شیرآلات در فرآیندهایی که از حلال‌های آلی و هیدروکربن‌ها استفاده می‌شود.
۲.۲. انطباق با استانداردهای FDA در صنایع غذایی و دارویی
PTFE خالص، تنها پلیمری است که بدون خطر آلودگی در این صنایع استفاده می‌شود:
- **PTFE خالص (FDA Grade):** **پکینگ شیر تفلون** خالص، مورد تأیید FDA (سازمان غذا و داروی آمریکا) است و می‌تواند در تماس مستقیم با مواد غذایی، دارویی و نوشیدنی‌ها قرار گیرد.
- **عدم آلودگی (Non-Contaminating):** PTFE هیچ ماده‌ای را به فرآیند آزاد نمی‌کند و در محیط‌های تمیزکاری با بخار (SIP) و شستشو در محل (CIP) کاملاً پایدار است.
- **آب‌بندی شیرهای کنترل دقیق:** در فرآیندهای دارویی، شیرهای کنترل باید با کمترین اصطکاک کار کنند تا دقت دوزینگ و کنترل فرآیند حفظ شود، که PTFE این ویژگی را به خوبی فراهم می‌کند.
بخش ۳: ملاحظات مهندسی نصب و مدیریت ضعف‌های پکینگ شیر تفلون
دقت در نصب و مدیریت خواص حرارتی PTFE، طول عمر **پکینگ شیر تفلون** را تعیین می‌کند.
۳.۱. مدیریت خزش و انبساط حرارتی (Cold Flow & Thermal Expansion)
نقطه ضعف اصلی PTFE، خزش تحت فشار (Cold Flow) و ضریب انبساط حرارتی بالا است:
- **خزش در دماهای بالا:** در دمای نزدیک به $200^\circ C$ و تحت فشار بالای گلند، PTFE تمایل به تغییر شکل پلاستیک و خروج از محفظه (Extrusion) دارد که باعث کاهش آب‌بندی می‌شود.
- **مقابله با خزش (Anti-Extrusion Rings):** برای رفع این مشکل، در کاربردهای با فشار و دمای بالا، توصیه می‌شود از حلقه‌های محافظ (End Rings) ساخته شده از آرامید یا کربن/گرافیت در بالا و پایین ستون **پکینگ شیر تفلون** استفاده شود.
- **انبساط حرارتی:** PTFE در مقایسه با فلز، ضریب انبساط حرارتی بالاتری دارد. در نوسانات دمایی، پکینگ منبسط و منقبض می‌شود که ممکن است نیاز به سفت کردن مجدد گلند (Retightening) داشته باشد.
۳.۲. نکات برش و نصب تخصصی حلقه‌های پکینگ
چیدمان حلقه‌های **پکینگ شیر تفلون** برای عملکرد صحیح شیر حیاتی است:
- **برش دقیق ۳۰ درجه:** حلقه‌های پکینگ باید به صورت **برش ۳۰ درجه اریب** بریده شوند تا هنگام نصب، درزهای برش به صورت کامل روی هم قرار گیرند. برش ۹۰ درجه باعث ایجاد مسیر نشت مستقیم می‌شود.
- **چیدمان متناوب (Staggering):** محل برش هر حلقه باید حداقل $۹۰^\circ$ نسبت به حلقه قبلی بچرخد تا مسیرهای نشت مسدود شوند.
- **فشار ملایم گلند:** به دلیل خاصیت تطابق سرد PTFE، فشار زیادی برای آب‌بندی نیاز نیست. سفت کردن بیش از حد گلند، نه تنها آب‌بندی را بهتر نمی‌کند، بلکه منجر به خزش بیش از حد، سختی در عملکرد شیر و سایش زودرس پکینگ می‌شود.
- **حلقه‌های فشرده (Die-Formed Rings):** استفاده از حلقه‌های قالب‌گیری شده (به جای برش از طناب) برای آب‌بندی ساقه شیر، به دلیل چگالی بالاتر و یکنواختی فشردگی، نتایج بهتری به همراه دارد.
بخش ۴: تحلیل اقتصادی و مقایسه پکینگ شیر تفلون با سایر پکینگ‌های شیمیایی
انتخاب **پکینگ شیر تفلون** یک تصمیم اقتصادی بر اساس امنیت شیمیایی و طول عمر تجهیزات است.
۴.۱. مقایسه با پکینگ‌های گرافیتی (برای شیرآلات)
دو گزینه اصلی برای آب‌بندی شیرآلات، PTFE و گرافیت هستند که تفاوت‌های کلیدی دارند:
| ویژگی | پکینگ شیر تفلون (PTFE) | پکینگ گرافیت خالص (Graphite Foil) |
|---|---|---|
| **حداکثر دما** | $260^\circ C$ | $550^\circ C$ (در هوا) |
| **مقاومت شیمیایی** | کامل (pH ۰ تا ۱۴) | ضعیف (در برابر اکسیدکننده‌های قوی) |
| **انطباق با FDA** | **دارد (گرید خالص)** | ندارد |
| **اصطکاک شیر** | بسیار پایین (ایده‌آل برای کنترل ولو) | پایین |
| **انتشار فرار (Emission)** | عالی (آب‌بندی بهتر در دمای پایین) | عالی (آب‌بندی بهتر در دمای بالا) |
۴.۲. هزینه‌های چرخه عمر (LCC) و بازده سرمایه‌گذاری
سرمایه‌گذاری در **پکینگ شیر تفلون** مزایای بلندمدت زیر را دارد:
- **طول عمر بالا در محیط خورنده:** در محیط‌های شیمیایی تهاجمی، عمر **پکینگ شیر تفلون** به مراتب بیشتر از پکینگ‌های الیافی یا حتی گرافیتی است (به دلیل عدم حمله شیمیایی).
- **کاهش نیروی عملکرد شیر:** اصطکاک کم، نیاز به محرک‌های (Actuators) کوچک‌تر و کم‌مصرف‌تر در شیرهای کنترلی را فراهم می‌کند.
- **حذف نشت فرار:** در آب‌بندی گازهای سمی یا گران‌قیمت (مانند اکسیژن)، هزینه نشت می‌تواند بسیار بالاتر از قیمت پکینگ باشد. **پکینگ شیر تفلون** در کاهش این نشت‌ها بسیار مؤثر است.
نتیجه‌گیری و فراخوان نهایی برای تهیه پکینگ شیر تفلون
**پکینگ شیر تفلون** یک محصول ضروری برای آب‌بندی ساقه شیرآلات در فرآیندهای شیمیایی، دارویی و غذایی است. مقاومت شیمیایی مطلق، ضریب اصطکاک ناچیز و انطباق کامل با سطوح، آن را به مطمئن‌ترین گزینه برای کنترل نشت فرار و حفظ خلوص فرآیند تبدیل می‌کند. انواع تقویت‌شده این پکینگ، ضعف‌های مکانیکی PTFE خالص را برطرف کرده و عملکرد آن را در شرایط دمایی و فشار بالا بهبود می‌بخشند.
برای دریافت مشاوره تخصصی در زمینه انتخاب گرید PTFE (خالص، گرافیتی، آرامیدی) بر اساس دما و سیال فرآیند، و استعلام قیمت پکینگ شیر تفلون با گواهی FDA، لطفاً همین حالا با تیم مهندسی فروش ما تماس بگیرید. ما تضمین می‌کنیم که محصولی با بالاترین کیفیت و انطباق کامل با استانداردهای سختگیرانه صنعتی شما را ارائه دهیم.
