منهول گسکت (Manhole Gasket):
راهکار آب‌بندی مطمئن برای پوشش‌های دسترسی بویلرها و مخازن تحت فشار
**منهول گسکت (Manhole Gasket)**، یک نوع گسکت حیاتی است که به طور خاص برای آب‌بندی پوشش‌های دسترسی (Manway or Handhole Covers) نصب شده بر روی بدنه دیگ‌های بخار (Boilers)، مخازن تحت فشار و مبدل‌های حرارتی استفاده می‌شود. اهمیت این گسکت از آنجاست که این پوشش‌ها برای بازرسی، تعمیرات و تمیزکاری داخلی تجهیزات، به صورت دوره‌ای باز و بسته می‌شوند و گسکت باید هر بار آب‌بندی بدون نقصی را تضمین کند.
به دلیل اینکه این قطعات اغلب در معرض **فشار و دماهای بسیار بالا** (مانند بخار داغ) قرار دارند، **منهول گسکت‌ها** باید از موادی با بالاترین پایداری حرارتی و مقاومت در برابر خزش (Creep Resistance) ساخته شوند. متداول‌ترین مواد مورد استفاده شامل **گرافیت خالص انعطاف‌پذیر (Flexible Graphite)، الیاف فشرده نان آزبست (CNAF) با کارایی بالا و PTFE تقویت‌شده** برای کاربردهای شیمیایی هستند.
بر خلاف گسکت‌های فلنج استاندارد، **منهول گسکت‌ها** غالباً در اشکال خاص (مانند **بیضوی یا مستطیلی**) ساخته می‌شوند و باید به طور ویژه برای تحمل نیروی فشاری بالا و اطمینان از توزیع یکنواخت بار بر روی سطح پوشش دسترسی، طراحی شوند. انتخاب ماده و طراحی صحیح، برای جلوگیری از نشت بخار یا سیال داغ و حفظ ایمنی و کارایی بویلر، کاملاً حیاتی است.
ویژگی‌های کلیدی منهول گسکت:
- **کاربرد:** آب‌بندی درب‌های بازرسی/دسترسی در بویلر و مخازن.
- **اشکال:** بیضوی (Elliptical)، مستطیلی و دایره‌ای.
- **جنس متداول:** گرافیت تقویت‌شده، CNAF با کارایی بالا (مثل کلین‌گیریت C-4500).
- **اهمیت فنی:** تحمل فشار بالا و دماهای بخار (تا $550^\circ C$).
- **ویژگی بارز:** مقاومت در برابر خارج شدن گسکت (Blowout Resistance) در لبه‌ها.
بخش ۱: طراحی و هندسه منهول گسکت
شکل خاص و هندسه **منهول گسکت** برای آب‌بندی تحت فشار ضروری است.
۱.۱. شکل‌های غالب در بویلرها

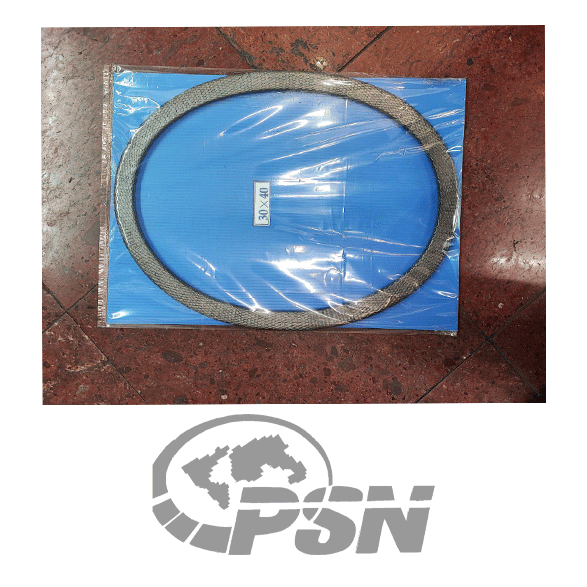

پوشش‌های دسترسی بویلرها اغلب به دلیل ساختار استوانه‌ای مخزن، به صورت **بیضوی (Elliptical)** یا **تخم‌مرغی** طراحی می‌شوند تا از داخل مخزن امکان ورود و خروج را فراهم سازند. بنابراین، اکثریت **منهول گسکت‌ها** به این اشکال خاص برش داده می‌شوند.
- **اشکال بیضوی/تخم‌مرغی:** متداول‌ترین در بویلرهای بخار و مخازن.
- **اشکال مستطیلی:** معمولاً برای پوشش‌های ورودی بزرگ‌تر یا مخازن خاص.
- **اشکال دایره‌ای:** برای فلنج‌های بازدید استاندارد یا هد‌های مخزن.
۱.۲. اهمیت گوشه‌های گرد
در گسکت‌های بیضوی و مستطیلی، گوشه‌ها باید کاملاً گرد (Round Corners) باشند تا تنش در این نقاط متمرکز نشود و احتمال پارگی یا بیرون‌زدگی گسکت کاهش یابد. این دقت در برش **منهول گسکت** بسیار حیاتی است.
۱.۳. طراحی برای آب‌بندی تحت فشار داخلی (Internal Pressure Sealing)
فشار سیال در داخل مخزن (مانند بخار داغ) به محکم‌تر شدن پوشش دسترسی کمک می‌کند. گسکت در این حالت به عنوان یک عنصر “فشار-فعال” (Pressure-Activated) عمل می‌کند. طراحی **منهول گسکت** باید به گونه‌ای باشد که نیروی اعمالی از پیچ‌ها به طور یکنواخت به محیط گسکت منتقل شود و گسکت بتواند در برابر نیروهای برشی ناشی از فشار داخلی مقاومت کند.
بخش ۲: مواد پیشرفته برای منهول گسکت
انتخاب ماده بر اساس دمای کاری و نوع سیال (آب، بخار، روغن) انجام می‌شود.
۲.۱. گرافیت انعطاف‌پذیر تقویت‌شده (Reinforced Flexible Graphite)
گرافیت بهترین ماده برای **منهول گسکت** در بویلرهای با بخار پرفشار است:
- **مقاومت حرارتی:** پایداری تا $550^\circ C$ در بخار و $3000^\circ C$ در محیط احیا.
- **مقاومت شیمیایی:** مقاومت عالی در برابر آب، بخار و بیشتر مواد شیمیایی.
- **نوع:** معمولاً از **ورق گرافیت تنجید** یا گرافیت با فویل استیل استفاده می‌شود تا مقاومت مکانیکی آن در برابر خروج ناگهانی افزایش یابد.
- **مزیت اصلی:** حداقل آرامش تنش (Creep Relaxation) در دمای بالا، به این معنی که نیروی پیچ و مهره در طول زمان به خوبی حفظ می‌شود.
۲.۲. الیاف فشرده نان آزبست (CNAF) با کارایی بالا
برای کاربردهایی با دما و فشار متوسط (مانند مخازن آب گرم یا روغن):
- **مواد:** گریدهای با کیفیت بالا مانند Klingersil C-4400 یا Garlock 3000.
- **محدودیت:** حداکثر دمای سرویس پایین‌تر از گرافیت است (معمولاً زیر $370^\circ C$).
- **انتخاب:** اگر سیال هیدروکربنی (روغن) باشد، CNAF با بایندر NBR ترجیح داده می‌شود.
۲.۳. PTFE و تفلون تقویت‌شده
در کاربردهای شیمیایی یا مخازنی که با اسیدها و قلیاهای خورنده سروکار دارند، **منهول گسکت** از PTFE تقویت‌شده (مانند Gylon یا DoniFlon) ساخته می‌شود. این مواد مقاومت شیمیایی مطلق را در دمای پایین‌تر ارائه می‌دهند.
بخش ۳: الزامات نصب و نگهداری
نصب صحیح **منهول گسکت** برای جلوگیری از نشت‌های خطرناک در بویلرها بسیار مهم است.
۳.۱. آماده‌سازی سطح
سطح فلنج پوشش دسترسی (Manhole Cover) و دهانه مخزن باید کاملاً صاف، تمیز و عاری از هرگونه بقایای گسکت قدیمی، زنگ‌زدگی یا خراش باشد. هرگونه ناهمواری می‌تواند مانع از آب‌بندی کامل **منهول گسکت** شود.
۳.۲. جایگذاری و سفت کردن (Torqueing)
به دلیل شکل خاص (بیضوی)، فرآیند سفت کردن پیچ‌ها (Tightening Sequence) بسیار حساس است:
- **نحوه سفت کردن:** پیچ‌ها باید به صورت تدریجی، متقاطع و با گشتاور مشخص (Torque Value) سفت شوند تا اطمینان حاصل شود که گسکت به طور یکنواخت فشرده شده است.
- **استفاده از گریس (مخالف سنت):** در برخی بویلرهای قدیمی، ممکن است از یک لایه نازک گریس در سمت داخلی گسکت استفاده شود تا به فعال شدن بهتر آب‌بندی در اولین تماس کمک کند؛ اما در گسکت‌های گرافیت مدرن این کار توصیه نمی‌شود و باید دستورالعمل سازنده دنبال شود.
۳.۳. آرامش تنش و ری‌تورک (Re-Torquing)
در برخی موارد، به ویژه پس از اولین چرخه گرم شدن کامل بویلر، ممکن است گسکت دچار “آرامش تنش اولیه” شود. بنابراین، توصیه می‌شود پس از خنک شدن اولیه بویلر، پیچ‌ها یک بار دیگر با گشتاور صحیح، سفت شوند تا عملکرد طولانی‌مدت تضمین گردد.
بخش ۴: انواع خاص و استانداردها
علاوه بر ورقهای بریده‌شده، **منهول گسکت‌ها** می‌توانند به صورت سفارشی با حلقه‌های خاص نیز ساخته شوند.
۴.۱. گسکت‌های حلقه‌ای بافته شده (Braided Rings)

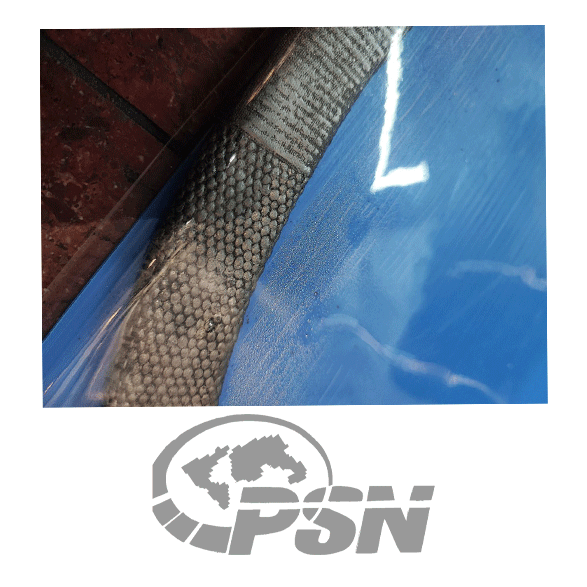

در بویلرهای قدیمی‌تر که فلنج‌های نامنظم دارند، گاهی اوقات به جای گسکت‌های ورقهای، از حلقه‌های بافته‌شده (مثل الیاف شیشه یا الیاف کربن با پوشش PTFE) استفاده می‌شود. این حلقه‌ها انعطاف‌پذیری بیشتری در پر کردن شکاف‌های بزرگ ارائه می‌دهند.
۴.۲. استانداردهای ابعادی
اگرچه بسیاری از **منهول گسکت‌ها** بر اساس ابعاد و اشکال سفارشی (OEM) ساخته می‌شوند، اما برخی ابعاد استاندارد برای بویلرهای رایج وجود دارد. در هنگام سفارش، ارائه ابعاد دقیق دهانه، تعداد و موقعیت سوراخ‌های پیچ (در صورت وجود) ضروری است.
برای دریافت مشاوره تخصصی در زمینه انتخاب ماده (گرافیت، CNAF یا PTFE) و طراحی ابعادی دقیق **منهول گسکت** متناسب با فشار و دمای عملیاتی بویلر یا مخزن شما، و همچنین استعلام قیمت و خدمات برش CNC، با تیم مهندسی فروش ما تماس حاصل فرمایید.
