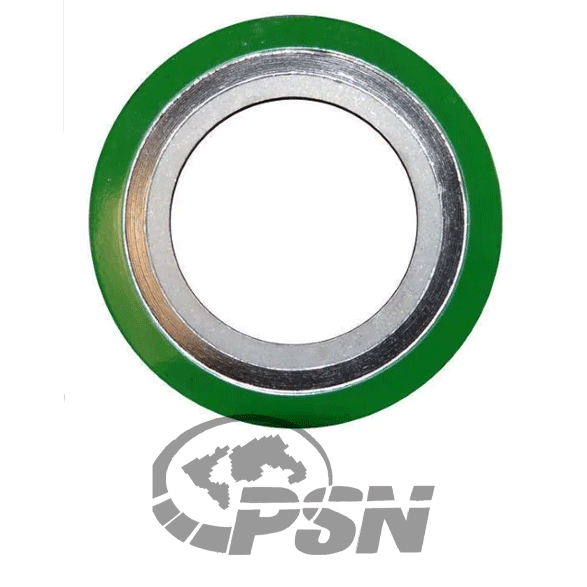

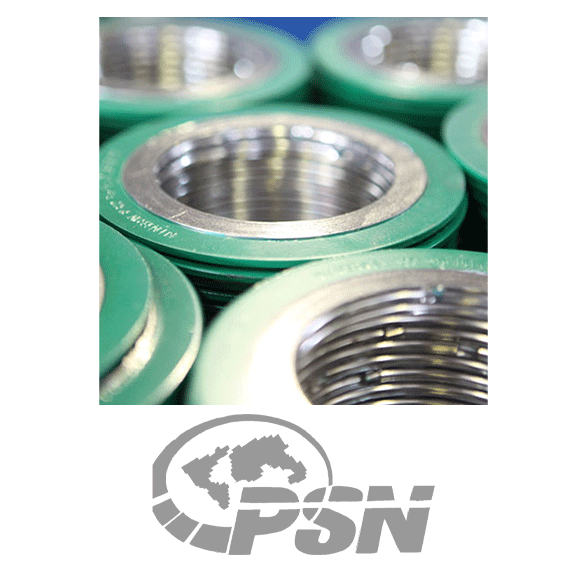

گسکت اسپیرال وند (Spiral Wound Gasket – SWG): استاندارد صنعتی برای آب‌بندی در شرایط دما و فشار بحرانی
**گسکت اسپیرال وند (Spiral Wound Gasket – SWG)**، یک راه‌حل آب‌بندی نیمه‌فلزی (Semi-Metallic) است که با هدف غلبه بر مشکلات آب‌بندی در دما، فشار و سیکل‌های حرارتی بالا طراحی شده است. این گسکت از ترکیب دو جزء اصلی ساخته می‌شود: **نوار فلزی شکل V (V-Shaped Metal Strip)** و **فیلر یا پرکننده نرم (Soft Filler Material)** که به صورت مارپیچی (اسپیرال) به دور هم پیچیده و لایه‌لایه می‌شوند.
ساختار مارپیچی و فنری‌شکل **گسکت اسپیرال وند**، به آن خاصیت ارتجاعی فوق‌العاده‌ای می‌دهد. این خاصیت، گسکت را قادر می‌سازد تا خود را با حرکات جزئی فلنج ناشی از تغییرات دما و فشار (Thermal and Pressure Cycling) وفق دهد و نیروی آب‌بندی اعمال شده توسط پیچ‌ها را به خوبی حفظ کند. این گسکت به دلیل قابلیت بازیابی (Recovery) بالا، در برابر **آرامش تنش (Creep Relaxation)** مقاوم است و عملکرد طولانی‌مدتی را تضمین می‌کند.
انتخاب مواد برای **گسکت اسپیرال وند** بسیار انعطاف‌پذیر است. فلز نواری (مانند SS304/SS316) بر اساس استحکام و مقاومت شیمیایی، و فیلر نرم (مانند **گرافیت انعطاف‌پذیر** یا **PTFE**) بر اساس دما و سیال فرآیند انتخاب می‌شوند. این انعطاف‌پذیری، SWG را به انتخابی استاندارد برای فلنج‌های با کلاس فشار بالا (تا کلاس **۲۵۰۰#** یا بالاتر) در صنایع **نفت و گاز، پتروشیمی، نیروگاه و صنایع هوافضا** تبدیل کرده است.
ویژگی‌های کلیدی گسکت اسپیرال وند:
- **ساختار:** مارپیچی از فلز شکل V و فیلر نرم.
- **مقاومت بالا:** تحمل دما (تا **۵۵۰ سانتی‌گراد** با گرافیت) و فشار (تا **۴۰۰ بار**).
- **قابلیت بازیابی:** عالی در برابر سیکل‌های دما و فشار.
- **انواع:** با رینگ داخلی، با رینگ خارجی یا هر دو.
- **فلز و فیلر:** تنوع بسیار بالا (SS316, گرافیت، PTFE).
بخش ۱: آناتومی گسکت اسپیرال وند (اجزا و عملکرد)
گسکت SWG یک سیستم مهندسی شده است که شامل سه جزء اصلی است:

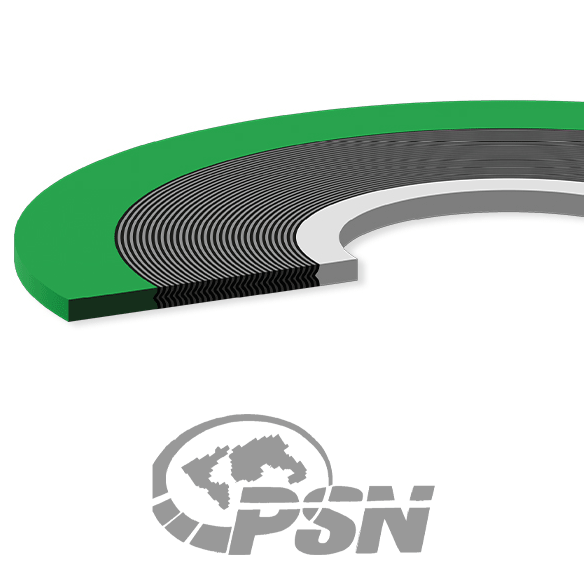

۱.۱. نوار آب‌بندی مارپیچی (Winding Element)
این بخش اصلی از نوار فلزی شکل V و فیلر نرم تشکیل شده که به طور متناوب به دور هم پیچیده شده‌اند. نوار فلزی نقش یک فنر را ایفا می‌کند تا خاصیت ارتجاعی و مقاومت مکانیکی فراهم شود، در حالی که فیلر نرم فضاهای ریز را پر کرده و آب‌بندی اولیه را ایجاد می‌کند.
- **فلز (Metal Strip):** معمولاً SS304، SS316 یا SS321. ضخامت و عرض نوار فلزی پارامترهای کلیدی در میزان فشار آب‌بندی مورد نیاز هستند.
- **فیلر (Filler Material):**
- **گرافیت:** پرکاربردترین، برای دماهای بالا و مقاومت شیمیایی گسترده. (تا **۵۵۰ سانتی‌گراد** در محیط احیا).
- **PTFE (تفلون):** برای مقاومت شیمیایی مطلق (اسیدهای قوی، قلیاها) و کاربردهای با دمای پایین‌تر (تا **۲۰۰ سانتی‌گراد**).
۱.۲. رینگ خارجی (Outer Guide Ring)
رینگ خارجی یا رینگ راهنما، که معمولاً از کربن استیل ساخته می‌شود و اغلب رنگ‌آمیزی شده است (بر اساس استاندارد ASME B16.20)، دو وظیفه اصلی دارد:
- **محدود کردن فشرده‌سازی:** از فشرده‌سازی بیش از حد گسکت (Over-Compression) که می‌تواند به ساختار مارپیچی آسیب بزند، جلوگیری می‌کند.
- **ترازبندی (Alignment):** به قرارگیری صحیح گسکت در مرکز پیچ‌های فلنج کمک می‌کند.
۱.۳. رینگ داخلی (Inner Ring)
رینگ داخلی (Inner Ring)، که اغلب از فلز مشابه نوار فلزی ساخته می‌شود، حیاتی‌ترین وظیفه را در کاربردهای فشار بالا و خلاء دارد:
- **جلوگیری از فرسایش و خروج:** مانع از فرسایش لبه داخلی گسکت توسط سیال (Erosion) و جلوگیری از خروج و فروریختن نوارها به داخل لوله (Inward Buckling) می‌شود.
- **محافظت در برابر فشار انفجاری:** در فلنج‌های کلاس بالا و محیط‌های خلاء، استفاده از رینگ داخلی برای ایمنی کاملاً **الزامی** است.
بخش ۲: کلاس‌ها و استانداردهای طراحی (ASME/API)
گسکت‌های SWG طبق استانداردهای دقیقی تولید می‌شوند تا قابلیت تعویض و ایمنی را تضمین کنند.
۲.۱. کد رنگی و استاندارد ASME B16.20
استاندارد ASME B16.20 مشخصات ابعادی، ساخت و الزامات مواد را برای گسکت‌های SWG مشخص می‌کند. این استاندارد شامل یک **سیستم کد رنگی** است که بر روی رینگ خارجی گسکت اعمال می‌شود و نوع فلز (رنگ نوار) و فیلر را به سرعت مشخص می‌کند:
- **رنگ رینگ خارجی (فلز نوار):** زرد (SS304)، سبز (SS316)، آبی (مونل)، قرمز (فولاد کربنی) و …
- **نشانگر خط (Stripe Marker) روی رینگ خارجی (فیلر):** طوسی (گرافیت)، سفید (PTFE)، سبز (آزبست سابق، اکنون ممنوع).
۲.۲. انواع ساختار بر اساس نیاز (Style)
- **Style CG (Winding + Outer Ring):** پرکاربردترین، برای فلنج‌های با کلاس فشار پایین تا متوسط (کلاس ۱۵۰# و ۳۰۰#).
- **Style CGI (Winding + Inner Ring + Outer Ring):** بهترین عملکرد، برای فلنج‌های کلاس فشار بالاتر (از کلاس ۶۰۰# به بالا) و کاربردهای خلاء و سیکل‌های حرارتی. این گرید حداکثر ایمنی را فراهم می‌کند.
- **Style R (Winding Only):** بدون رینگ، فقط برای فلنج‌های شیاردار (Tongue and Groove) یا نر و ماده (Male and Female).
بخش ۳: کاربردها و مزایای عملکردی
مقاومت **گسکت اسپیرال وند** در برابر سیکل‌های دما و فشار، آن را منحصر به فرد می‌کند.
۳.۱. مقاومت در برابر سیکل‌های حرارتی (Thermal Cycling)
تغییر ناگهانی دما در خطوط لوله و تجهیزات (مثلاً روشن/خاموش شدن بویلر)، باعث انبساط و انقباض فلنج می‌شود که می‌تواند نیروی آب‌بندی را کاهش دهد. خاصیت فنری **گسکت اسپیرال وند** اجازه می‌دهد تا گسکت این تغییرات جزئی را جذب کرده و نیروی آب‌بندی را حفظ کند و از نشت جلوگیری نماید.
۳.۲. صنایع هدف
- **نیروگاه‌ها:** خطوط بخار فوق‌گرم و آب‌بندی توربین‌ها.
- **پتروشیمی و پالایشگاه:** آب‌بندی هیدروکربن‌ها، گازهای با فشار بالا و مواد شیمیایی داغ.
- **خطوط انتقال گاز:** به دلیل استحکام مکانیکی و مقاومت در برابر تخریب.
۳.۳. محدودیت‌های کلیدی
در حالی که SWG بسیار عالی است، دو محدودیت اصلی دارد:
- **نیاز به فشار بالا:** برای فعال شدن کامل آب‌بندی، نیاز به اعمال گشتاور (Torque) بالایی است تا نوار فلزی فشرده شود.
- **آب‌بندی سطوح نامنظم:** برای فلنج‌هایی که سطح آن‌ها آسیب جدی دیده‌اند، SWG عملکرد ضعیفی دارد و ممکن است گسکت‌های نرم‌تر یا RTJ (Ring Type Joint) ترجیح داده شوند.
بخش ۴: دستورالعمل‌های نصب و نکات فنی
نصب صحیح برای رسیدن به عملکرد بهینه **گسکت اسپیرال وند** حیاتی است.
۴.۱. اندازه‌گیری و تلرانس
گسکت SWG باید دقیقاً مطابق با ابعاد داخلی و خارجی استاندارد فلنج (طبق ASME B16.5) انتخاب شود. اندازه رینگ داخلی باید تقریباً برابر با قطر داخلی لوله باشد تا از تلاطم سیال جلوگیری شود.
۴.۲. فرآیند گشتاور (Torque Procedure)
نصب باید با دقت بالا و پیروی از روش‌های گشتاور کنترل‌شده (Controlled Bolting) انجام شود. پیچ‌ها باید در مراحل مختلف (مثلاً ۳۰٪، ۶۰٪، ۱۰۰٪ گشتاور نهایی) و به صورت متقاطع (Cross Pattern) سفت شوند. هدف، فشرده‌سازی نوار آب‌بندی تا رسیدن به ضخامت رینگ خارجی (در Style CG) است.
۴.۳. انتخاب فلز و فیلر نهایی
| سیال | فیلر توصیه شده | نوار فلزی توصیه شده |
|---|---|---|
| **بخار پرفشار** | گرافیت | SS316L |
| **اسیدهای قوی** | PTFE | مونل/تیتانیوم |
| **روغن و گاز داغ** | گرافیت | SS304/SS316 |
| **آب آشامیدنی** | PTFE (دارای تاییدیه FDA) | SS304 |
برای دریافت مشاوره تخصصی در زمینه انتخاب صحیح سبک (Style CGI/CG)، مواد فلز و فیلر (گرافیت/PTFE) و ابعاد دقیق **گسکت اسپیرال وند (SWG)** متناسب با کلاس فشار و دمای عملیاتی سیستم شما، با تیم مهندسی فروش ما تماس حاصل فرمایید.
