واشر سرسیلندر (Cylinder Head Gasket): قلب آب‌بندی موتور؛ ساختار MLS و تحمل فشار احتراق

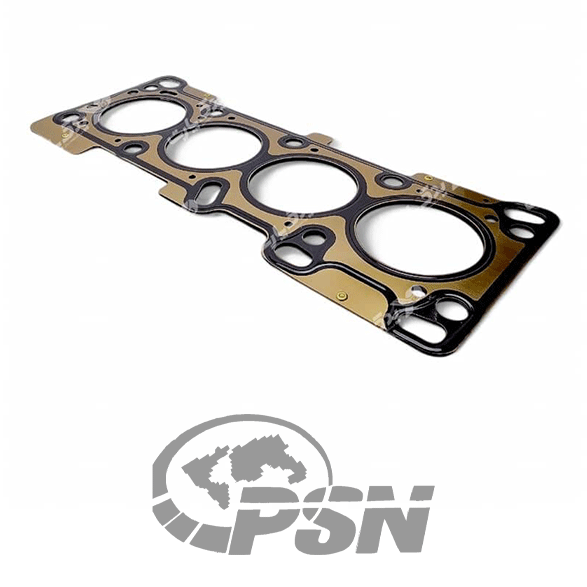

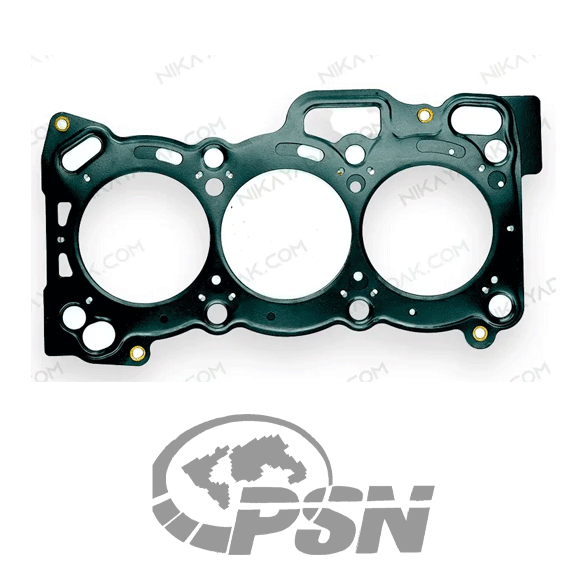

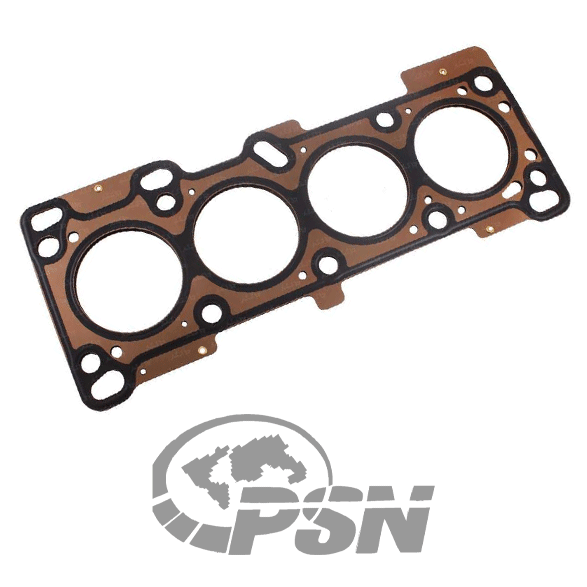

**واشر سرسیلندر (Cylinder Head Gasket)** یک جزء آب‌بندی ایستا (Static Sealing) است که بین **بلوک موتور (Engine Block)** و **سرسیلندر (Cylinder Head)** قرار می‌گیرد. این قطعه حیاتی‌ترین وظیفه آب‌بندی در موتور احتراق داخلی را بر عهده دارد: جداسازی سه سیال یا محیط کاملاً متفاوت و تحت فشار بالا در یک صفحه کوچک.

وظایف اصلی **واشر سرسیلندر** عبارتند از:

**آب‌بندی گازهای احتراق:** مهم‌ترین وظیفه، آب‌بندی فشار فوق‌العاده بالا و دمای زیاد (تا حدود **۱۰۰۰ سانتی‌گراد**) محفظه احتراق برای حفظ تراکم (Compression) و قدرت موتور.
**جداسازی سیالات:** آب‌بندی و جداسازی کانال‌های روغن موتور و کانال‌های مایع خنک‌کننده از یکدیگر و همچنین از محفظه احتراق.

در موتورهای مدرن، **واشر سرسیلندر** تقریباً به طور انحصاری از نوع **چندلایه فلزی (Multi-Layer Steel – MLS)** ساخته می‌شود. این تکنولوژی پیشرفته، بهترین عملکرد آب‌بندی را در شرایط تنش مکانیکی و حرارتی شدید موتورهای توربوشارژ و دیزلی فراهم می‌کند.

ویژگی‌های کلیدی واشر سرسیلندر:

**موقعیت:** آب‌بندی بین بلوک موتور و سرسیلندر.
**وظیفه اصلی:** آب‌بندی گاز احتراق (فشار بالا و دمای ۱۰۰۰ سانتی‌گراد).
**تکنولوژی غالب:** چندلایه فلزی (MLS).
**علائم خرابی:** ورود آب به روغن، ورود روغن به آب، کاهش تراکم و خروج دود سفید از اگزوز.
**حیاتی بودن:** یک شکست فاجعه‌آمیز در سیستم آب‌بندی موتور.

بخش ۱: انواع ساختار واشر سرسیلندر

دو نوع اصلی ساختار در طول تاریخ صنعت خودرو برای **واشر سرسیلندر** استفاده شده است:

۱.۱. واشر سرسیلندر چندلایه فلزی (MLS – Multi-Layer Steel)

MLS استاندارد طلایی صنعت موتورهای مدرن است. این ساختار از چندین لایه (معمولاً ۳ تا ۵ لایه) فولاد ضد زنگ (Stainless Steel) یا کربن استیل ساخته می‌شود:

**لایه هسته (Core Layer):** وظیفه استحکام مکانیکی و پایداری.
**لایه‌های فعال (Active Layers / Spring Layers):** این لایه‌ها در اطراف سوراخ‌های سیلندر و مجاری روغن/آب دارای لبه‌های برجسته (Embossments) هستند. این لبه‌ها مانند فنرهای بسیار کوچک عمل می‌کنند و در هنگام سفت شدن پیچ‌ها، فشرده شده و فشار آب‌بندی لازم را ایجاد می‌نمایند.
**پوشش الاستومری:** لایه‌های MLS با یک پوشش الاستومری یا فلوروپلیمری (مانند Viton یا تفلون) پوشانده می‌شوند تا آب‌بندی ریزبین (Micro-Sealing) و مقاومت شیمیایی در برابر روغن و مایع خنک‌کننده تضمین شود.

**مزیت اصلی MLS:** قابلیت حفظ آب‌بندی در شرایط حرکت جزئی (Dynamic Movement) سرسیلندر به دلیل لرزش موتور و انبساط/انقباض حرارتی. همچنین، توانایی تحمل دمای احتراق تا **۱۰۰۰ سانتی‌گراد** را دارد.

۱.۲. واشر سرسیلندر کامپوزیتی (Composite Gaskets)

این نوع واشر، که در موتورهای قدیمی‌تر متداول بود، از مواد نرم مانند الیاف آرامید یا گرافیت که توسط یک بایندر لاستیکی به هم چسبیده‌اند، ساخته می‌شود. اطراف سوراخ‌های سیلندر با یک **حلقه فولادی (Fire Ring)** تقویت می‌شد تا در برابر گازهای داغ احتراق مقاومت کند.

**محدودیت:** واشرهای کامپوزیتی دارای قابلیت بازیابی (Recovery) ضعیف‌تری هستند و در موتورهای مدرن با نسبت تراکم و فشار احتراق بالا، به راحتی می‌سوزند و دچار شکست می‌شوند.

بخش ۲: مواد پیشرفته و آب‌بندی سیالات

انتخاب مواد **واشر سرسیلندر** باید پایداری در برابر سه محیط تهاجمی را تضمین کند.

۲.۱. فلز و پوشش الاستومری

**فولاد (Steel):** معمولاً از فولاد کربنی با استحکام بالا یا فولاد ضد زنگ (مانند SS301) استفاده می‌شود تا مقاومت در برابر دما، فشار و خستگی (Fatigue) را فراهم کند.
**آب‌بندی مایع خنک‌کننده (Coolant):** کانال‌های آب باید در برابر سیالات حاوی گلیکول و افزودنی‌های ضدیخ مقاوم باشند.
**آب‌بندی روغن موتور:** کانال‌های روغن باید با پوشش‌های الاستومری بر پایه **FKM (مانند Viton)** یا سیلیکون پوشانده شوند تا در برابر تخریب ناشی از روغن داغ و افزودنی‌های آن مقاوم باشند.

۲.۲. آب‌بندی حلقه آتش (Fire Ring Sealing)

منطقه اطراف سوراخ‌های سیلندر که با گازهای احتراق در تماس است، به عنوان **حلقه آتش** شناخته می‌شود. در واشرهای MLS، لبه‌های برجسته در این ناحیه باید نیروی فشاری بسیار بالایی را تحمل کنند تا نشت گاز (Blow-by) به کانال‌های آب یا بیرون از موتور اتفاق نیفتد. فشار در این ناحیه می‌تواند به چندین ده بار برسد و دما به **۱۰۰۰ سانتی‌گراد** برسد.

بخش ۳: علائم سوختن واشر و نصب صحیح

خرابی **واشر سرسیلندر** یک هشدار جدی است و تعمیر آن نیازمند دقت مهندسی بالا است.

۳.۱. علائم سوختن واشر (Head Gasket Failure)

سوختن واشر سرسیلندر به معنی شکست در یکی از سه آب‌بندی حیاتی است:

**آب به روغن:** نشت مایع خنک‌کننده به روغن موتور، ایجاد مخلوطی کرمی رنگ یا شیری (معروف به “ماست” در درب روغن) که باعث از بین رفتن خاصیت روانکاری می‌شود.
**گاز به آب:** نشت گازهای احتراق به سیستم خنک‌کننده، باعث افزایش فشار سیستم، جوش آمدن آب و خروج حباب از رادیاتور یا مخزن انبساط.
**نشت خارجی:** نشت آب یا روغن به بیرون از بلوک موتور.
**کاهش تراکم:** نشت گاز احتراق به محیط بیرون یا سیلندر مجاور، باعث کاهش شدید قدرت موتور و خروج دود سفید غلیظ از اگزوز.

۳.۲. اهمیت دنباله گشتاور (Torque Sequence)

نصب **واشر سرسیلندر** باید دقیقاً طبق دستورالعمل سازنده (OEM) و با استفاده از **دنباله گشتاور مشخص (Torque Pattern)** انجام شود. سفت کردن باید از مرکز سرسیلندر شروع و به سمت لبه‌های بیرونی پیش برود. این روش تضمین می‌کند که نیروی فشاری به صورت یکنواخت در سراسر سطح گسکت توزیع شود و آب‌بندی صحیح فعال گردد.

۳.۳. تکنیک TTY (Torque-to-Yield)

در موتورهای مدرن که از واشرهای MLS استفاده می‌کنند، اغلب از پیچ‌های **TTY (Torque-to-Yield)** استفاده می‌شود. این پیچ‌ها نیاز به سفت شدن در یک زاویه مشخص (Angle) پس از رسیدن به یک گشتاور اولیه دارند. این فرآیند تضمین می‌کند که پیچ به محدوده پلاستیک خود وارد شود و نیروی گیره (Clamping Force) دائمی و ثابتی را برای آب‌بندی **واشر سرسیلندر** ایجاد نماید.

بخش ۴: ملاحظات تخصصی در انتخاب

انتخاب واشر باید با توجه به نوع موتور، نسبت تراکم و سطح بلوک انجام شود.

۴.۱. ضخامت واشر (Gasket Thickness)

ضخامت **واشر سرسیلندر** تأثیر مستقیمی بر نسبت تراکم (Compression Ratio) موتور دارد. در موتورهای مسابقه‌ای یا تیونینگ، از واشرهای نازک‌تر (برای افزایش تراکم و قدرت) یا واشرهای ضخیم‌تر (برای کاهش تراکم و نصب توربو) استفاده می‌شود. انتخاب ضخامت نادرست می‌تواند عملکرد موتور را به شدت تحت تأثیر قرار دهد.

۴.۲. تلرانس سطحی بلوک و سرسیلندر

واشرهای MLS به سطوح فلنجی بسیار صاف و بدون تاب (Flatness) نیاز دارند. قبل از نصب **واشر سرسیلندر**، سطح بلوک و سرسیلندر باید از نظر صافی مورد بررسی قرار گیرند و در صورت نیاز، ماشین‌کاری (Surface Planning) شوند تا از نشت جلوگیری شود.

برای دریافت مشاوره تخصصی در زمینه انتخاب نوع (MLS یا کامپوزیتی)، ضخامت و مواد مناسب برای **واشر سرسیلندر (Cylinder Head Gasket)** موتورهای خاص (بنزینی، دیزلی، توربوشارژ) و همچنین تأمین واشرهای مطابق با استانداردهای OEM، با تیم مهندسی فروش ما تماس حاصل فرمایید.
