واشر فلنج (Flange Gasket): راهکار کلیدی آب‌بندی در اتصالات لوله‌کشی و مخازن صنعتی
**واشر فلنج (Flange Gasket)**، یک عنصر آب‌بندی ایستا (Static Sealing) است که بین دو سطح فلنج (Flange Faces) قرار می‌گیرد و با فشرده شدن توسط نیروی پیچ‌ها (Bolting Load)، از نشت سیال یا گاز از اتصال جلوگیری می‌کند. این قطعه، حیاتی‌ترین جزء برای حفظ یکپارچگی و ایمنی سیستم‌های لوله‌کشی، مخازن تحت فشار، مبدل‌های حرارتی و ولوها (Valves) در تمام صنایع است.
انتخاب صحیح **واشر فلنج** به سه عامل کلیدی بستگی دارد: **فشار عملیاتی (Pressure Class)**، **دمای سرویس (Temperature)** و **سازگاری شیمیایی (Chemical Compatibility)** با سیال در حال انتقال (مانند آب، بخار، روغن، اسید یا گازهای سمی). یک انتخاب نادرست می‌تواند منجر به نشت فاجعه‌آمیز، آسیب به محیط زیست، یا خرابی گسکت (مانند سوختن یا حل شدن) شود.
به طور کلی، **واشر فلنج** به سه دسته اصلی تقسیم می‌شود: **غیرفلزی (Non-Metallic)** برای کاربردهای دما و فشار پایین‌تر، **نیمه‌فلزی (Semi-Metallic)** برای شرایط بحرانی (مانند اسپیرال وند)، و **فلزی (Metallic)** یا رینگ جوینت (RTJ) برای شدیدترین دما و فشار. هر کدام از این دسته‌ها دارای مواد و طراحی‌های منحصر به فردی هستند که برای انواع مختلف فلنج‌ها (مانند Raised Face یا Flat Face) بهینه شده‌اند.
ویژگی‌های کلیدی واشر فلنج:
- **وظیفه:** ایجاد آب‌بندی ایستا بین دو فلنج.
- **استاندارد:** ابعاد گسکت‌ها طبق استاندارد ASME B16.21 یا B16.20 برای فلنج‌های ASME B16.5 تعریف می‌شود.
- **انواع اصلی:** غیرفلزی (CNAF، PTFE)، نیمه‌فلزی (SWG، Camprofile)، فلزی (RTJ).
- **تحمل دما:** از محیط‌های برودتی تا بیش از **۵۵۰ سانتی‌گراد** (با استفاده از گرافیت).
- **پارامترهای فنی:** ضریب نشست (y) و ضریب حفظ تنش (m) برای محاسبه گشتاور پیچ.
بخش ۱: دسته‌بندی اصلی واشر فلنج (فلزی، نیمه‌فلزی، غیرفلزی)
بسته به سطح فشار و دمای مورد نیاز، نوع **واشر فلنج** انتخاب می‌شود:
۱.۱. واشرهای غیرفلزی یا نرم (Non-Metallic Gaskets)

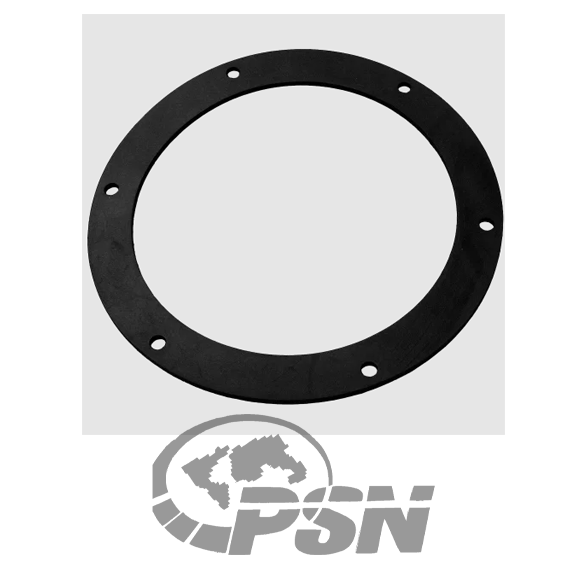

این گسکت‌ها به طور کامل از مواد نرم مانند الیاف، لاستیک، پلاستیک یا تفلون ساخته شده‌اند. آن‌ها برای فلنج‌های کلاس پایین (معمولاً تا کلاس ۳۰۰#) و دماهای متوسط مناسب هستند.
- **موارد متداول:** **CNAF (Compressed Non-Asbestos Fiber)**، EPDM، NBR، PTFE (تفلون).
- **مزیت:** انعطاف‌پذیری بالا، نیاز به گشتاور کمتر برای آب‌بندی، ارزان و مقرون به صرفه.
- **محدودیت:** حداکثر دما و فشار سرویس محدود.
۱.۲. واشرهای نیمه‌فلزی (Semi-Metallic Gaskets)
این گسکت‌ها ترکیبی از فلز سخت (برای استحکام) و مواد نرم (برای آب‌بندی) هستند. آن‌ها بهترین انتخاب برای دما و فشار متوسط تا بالا و سیکل‌های حرارتی (Thermal Cycling) هستند.
- **موارد متداول:** **گسکت اسپیرال وند (SWG)**، گسکت کامپروفیل (Camprofile).
- **مزیت:** قابلیت بازیابی عالی، تحمل فشار بالا و دماهای بالا (تا **۵۵۰ سانتی‌گراد**).
- **محدودیت:** نیاز به نیروی فشاری (گشتاور پیچ) بسیار دقیق.
۱.۳. واشرهای فلزی یا رینگ جوینت (Metallic/RTJ Gaskets)
این گسکت‌ها به طور کامل از فلز ماشین‌کاری شده (Solid Metal) ساخته می‌شوند و برای آب‌بندی در شدیدترین شرایط فشار (کلاس ۲۵۰۰# به بالا) و دما (بیش از **۵۵۰ سانتی‌گراد**) طراحی شده‌اند.
- **موارد متداول:** **Ring Type Joint (RTJ)** در اشکال R، RX، BX.
- **مزیت:** مقاومت مطلق در برابر گازها و سیالات تهاجمی، استحکام مکانیکی بالا.
- **محدودیت:** فقط برای فلنج‌های شیاردار (Grooved Flanges) و بسیار گران هستند.
بخش ۲: واشرهای غیرفلزی پرکاربرد (PTFE و CNAF)
این دسته پرمصرف‌ترین **واشر فلنج** در کاربردهای عمومی و شیمیایی هستند.

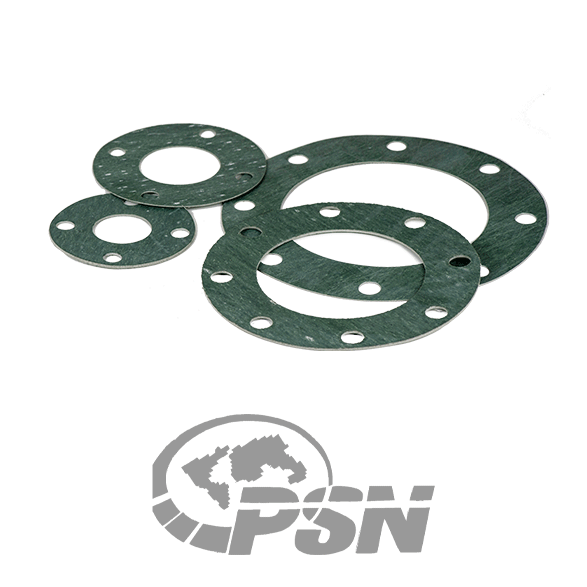

۲.۱. گسکت‌های الیاف فشرده نان آزبست (CNAF)
CNAF جایگزین مدرن آزبست است و از الیاف آرامید، الیاف شیشه، یا گرافیت با یک بایندر الاستومری (مانند NBR یا SBR) فشرده می‌شود.
- **CNAF با بایندر NBR:** مناسب برای آب‌بندی روغن، گاز و سوخت (مقاومت شیمیایی خوب). تحمل دما تا حدود **۲۰۰ تا ۲۵۰ سانتی‌گراد**.
- **CNAF با بایندر EPDM:** مناسب برای آب، بخار کم‌فشار و اسیدهای رقیق.
- **CNAF پایه گرافیت:** مقاومت حرارتی بالاتر و کارکرد خشک بهتر.
۲.۲. گسکت‌های PTFE (تفلون)
PTFE (پلی تترا فلوئورو اتیلن) به دلیل **مقاومت شیمیایی مطلق** خود شهرت دارد. تقریباً در برابر تمام اسیدها، قلیاها و حلال‌ها مقاوم است.
- **PTFE ویرجین (Virgin):** برای خورندگی بالا، اما دارای “جریان سرد” (Creep/Cold Flow) و احتمال کاهش تنش آب‌بندی در دماهای بالاتر.
- **PTFE پرشده (Filled):** پر شده با فیلرهایی مانند الیاف شیشه یا گرافیت برای کاهش جریان سرد و بهبود پایداری مکانیکی.
- **ePTFE (تفلون منبسط‌شده):** نوارهای نرم و بسیار انعطاف‌پذیر با توانایی آب‌بندی سطوح نامنظم با کمترین گشتاور. تحمل دما تا حدود **۲۶۰ سانتی‌گراد**.
بخش ۳: واشرهای نیمه‌فلزی و فلزی (SWG، Camprofile و RTJ)
این گسکت‌ها برای محیط‌های با فشار و دمای بالا طراحی شده‌اند.
۳.۱. گسکت‌های اسپیرال وند (SWG)
همانطور که قبلاً اشاره شد، SWG از نوارهای فلزی و فیلر نرم (گرافیت یا تفلون) ساخته شده و به دلیل ساختار فنری خود، در برابر سیکل‌های دما و فشار پایدار است. این نوع، رایج‌ترین **واشر فلنج** برای کلاس‌های ۳۰۰# تا ۱۵۰۰# است.
۳.۲. گسکت‌های کامپروفیل (Camprofile Gaskets)
این گسکت‌ها دارای یک هسته فلزی (معمولاً SS316) با شیارهای متحدالمرکز هستند که با یک لایه نازک از مواد نرم (مانند گرافیت یا PTFE) پوشانده می‌شوند. هسته فلزی، استحکام مکانیکی بالا را فراهم می‌کند و پوشش نرم، آب‌بندی را تضمین می‌نماید. این نوع، برای فلنج‌هایی که نیاز به گشتاور بالا ندارند، اما فشار و دمای بالایی را تحمل می‌کنند، انتخاب می‌شود.
۳.۳. رینگ جوینت (RTJ)
**واشر فلنج** نوع RTJ در فلنج‌های با شیار مخصوص (Ring Joint Flanges) استفاده می‌شود. آب‌بندی از طریق تماس خطی با تنش بسیار بالا بین سطح گسکت و شیارهای فلنج حاصل می‌شود. RTJها طبق استاندارد API 6A و ASME B16.20 ابعاددهی می‌شوند و در برابر دماهای بالاتر از **۵۵۰ سانتی‌گراد** (با استفاده از فولادهای آلیاژی مقاوم در برابر خزش) و فشارهای فوق‌العاده مقاوم هستند.
بخش ۴: انواع سطوح فلنج و راهنمای انتخاب
نوع سطح فلنج، نوع **واشر فلنج** قابل استفاده را دیکته می‌کند.
۴.۱. سطوح متداول فلنج
- **سطح برجسته (RF – Raised Face):** رایج‌ترین نوع، که در آن ناحیه آب‌بندی بالاتر از ناحیه پیچ‌ها قرار دارد. این سطح امکان استفاده از تمام انواع گسکت‌های نرم، نیمه‌فلزی (SWG) و کامپروفیل را فراهم می‌سازد.

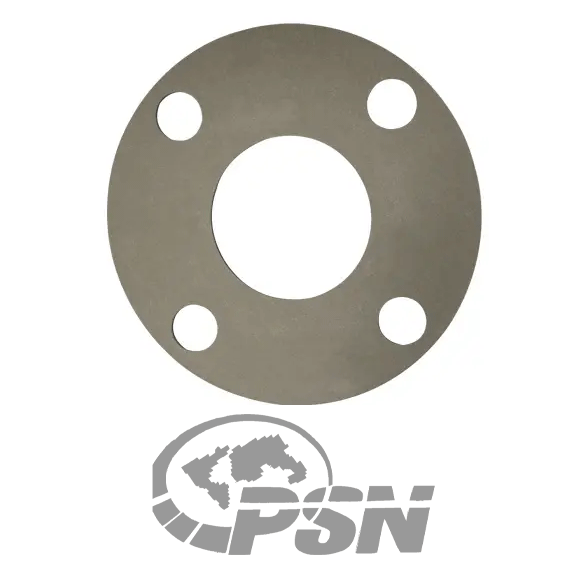

- **سطح صاف (FF – Flat Face):** در فلنج‌های کلاس ۱۵۰# و ۳۰۰# که از چدن یا مواد شکننده ساخته شده‌اند، استفاده می‌شود. گسکت‌های نرم (مانند CNAF یا لاستیک با پوشش کامل) در این نوع فلنج استفاده می‌شوند.
- **سطح نر و ماده (M&F – Male and Female):** آب‌بندی دقیق و متمرکز، که عمدتاً با گسکت‌های نرم یا اسپیرال وند بدون رینگ خارجی استفاده می‌شود.
- **سطح رینگ جوینت (RTJ Flange):** فقط برای گسکت‌های فلزی RTJ.
۴.۲. انتخاب بر اساس کلاس فشار
کلاس فشار فلنج (مانند ۱۵۰#، ۳۰۰#، ۶۰۰#، ۹۰۰#، ۱۵۰۰# و ۲۵۰۰#) مستقیماً حداکثر فشار و دمای قابل تحمل را تعیین می‌کند:
| کلاس فشار (ASME) | نوع واشر فلنج توصیه شده | حداکثر دما (بسته به ماده) |
|---|---|---|
| **۱۵۰# تا ۳۰۰#** | CNAF، PTFE، SWG (Style CG) | ۲۰۰ تا ۴۵۰ سانتی‌گراد |
| **۶۰۰# تا ۱۵۰۰#** | SWG (Style CGI)، Camprofile | ۴۵۰ تا ۵۵۰ سانتی‌گراد |
| **۲۵۰۰# و بالاتر** | RTJ، Camprofile با رینگ خارجی | بیش از ۵۵۰ سانتی‌گراد |
برای دریافت مشاوره تخصصی در زمینه انتخاب صحیح نوع، سبک (Style)، مواد فیلر و فلز **واشر فلنج (Flange Gasket)** متناسب با استاندارد فلنج، کلاس فشار و دمای عملیاتی سیستم شما، با تیم مهندسی فروش ما تماس حاصل فرمایید.
