گسکت دابل جَکِت (Double Jacket Gasket): راه‌حل مستحکم فلزی برای آب‌بندی مبدل‌های حرارتی و تجهیزات با دما و فشار بحرانی

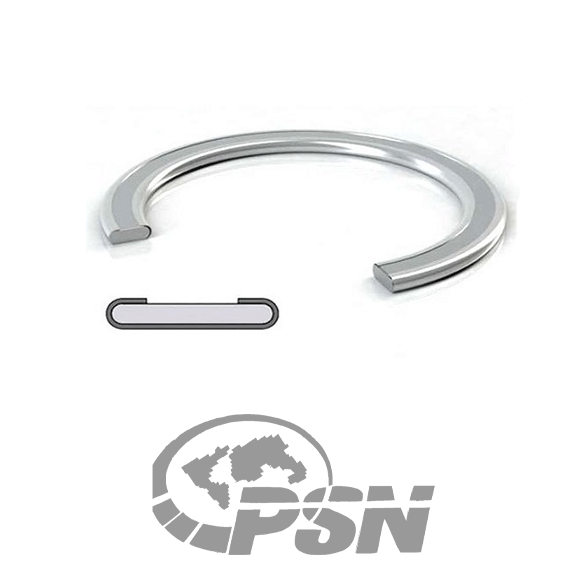

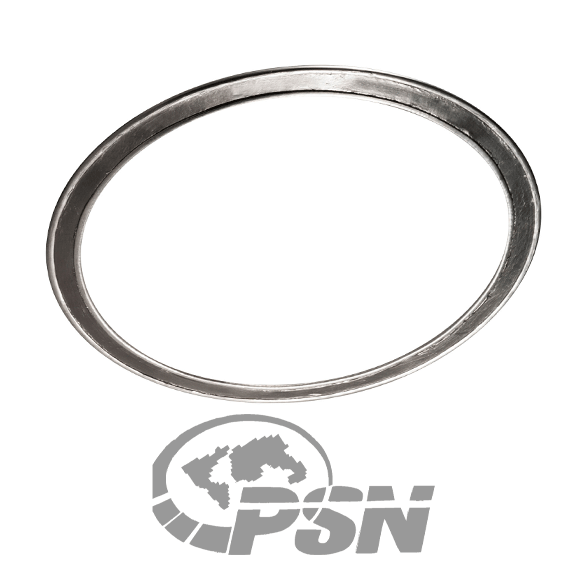

**گسکت دابل جَکِت (Double Jacket Gasket)** یک نوع گسکت نیمه‌فلزی (Semi-Metallic) است که در آن یک فیلر داخلی (Fill Material) نرم، توسط یک پوشش کامل فلزی، محصور شده است. این ساختار تخصصی، که از دو لایه فلز (فلنج و جکت) تشکیل شده، مقاومت و استحکام گسکت‌های فلزی را با قابلیت آب‌بندی و انعطاف‌پذیری گسکت‌های نرم ترکیب می‌کند.

کاربرد اصلی **گسکت دابل جَکِت** در آب‌بندی **مبدل‌های حرارتی (Heat Exchangers)**، **مخازن تحت فشار (Pressure Vessels)** و **بویلرها (Boilers)** است؛ جایی که نیاز به مقاومت عالی در برابر دماهای بسیار بالا، فشارهای عملیاتی سنگین و در عین حال، آب‌بندی قابل اعتماد فلنج‌های بزرگ یا غیریکنواخت است. جکت فلزی استحکام مکانیکی، محافظت در برابر خروج ناگهانی (Blowout Resistance) و مقاومت در برابر خوردگی را فراهم می‌کند، در حالی که فیلر داخلی (اغلب گرافیت، میکا، یا الیاف سرامیکی) قابلیت آب‌بندی و الاستیسیته لازم را تأمین می‌نماید.

**گسکت دابل جَکِت** به ویژه برای فلنج‌هایی با سطح نامنظم یا در شرایطی که فضای محدودی برای اعمال فشار آب‌بندی (Seating Stress) وجود دارد، یک انتخاب عالی محسوب می‌شود. فلز جکت (مانند استیل، مس، یا تیتانیوم) بر اساس مقاومت شیمیایی و حرارتی مورد نیاز برای سیال فرآیند انتخاب می‌شود.

ویژگی‌های کلیدی گسکت دابل جَکِت:

**ساختار:** فیلر نرم (گرافیت/میکا) که توسط دو لایه فلز به طور کامل پوشانده شده است.
**کاربرد تخصصی:** آب‌بندی بفل‌ها و فلنج‌های مبدل‌های حرارتی.
**تحمل دما:** بالا، تا $1000^\circ C$ (با فیلر میکا یا سرامیک).
**مقاومت مکانیکی:** بسیار مستحکم در برابر فشار و خروج ناگهانی.
**اقتصادی:** راه‌حلی مقرون‌به‌صرفه برای قطر‌های بزرگ نسبت به اسپیرال وند.

بخش ۱: آناتومی و ترکیب مواد در گسکت دابل جَکِت

درک ساختار این گسکت برای انتخاب فلز و فیلر مناسب حیاتی است.

۱.۱. تعریف Double Jacket و انواع آن

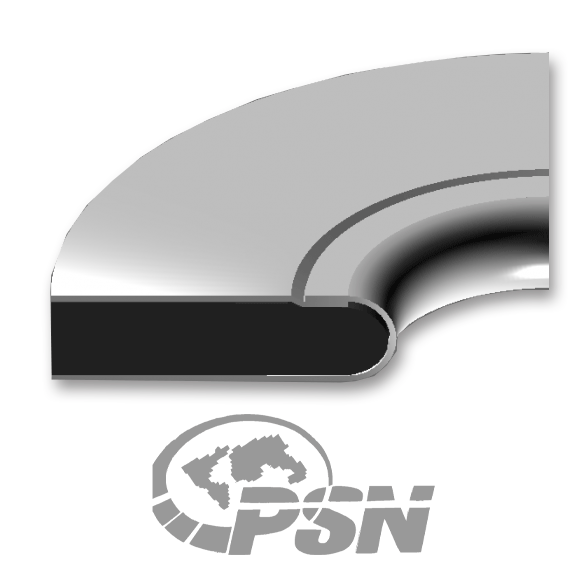

**دابل جَکِت (Double Jacket):** به این معنی است که فیلر داخلی توسط جکت فلزی به طور کامل در لبه داخلی، لبه بیرونی و هر دو طرف (بالا و پایین) پوشانده شده است. این ساختار **حفاظت کامل** فیلر را در برابر خوردگی، آلودگی و فرسایش سیال تضمین می‌کند.

**Single Jacket:** فقط لبه‌های داخلی و خارجی و یک طرف (پشت) گسکت پوشیده شده است.
**Double Jacket:** کل فیلر توسط فلز احاطه شده است.

۱.۲. مواد پرکننده (فیلر) و عملکرد آن‌ها

انتخاب فیلر بر اساس دمای کاری تعیین می‌شود:

**گرافیت انعطاف‌پذیر (Flexible Graphite):** متداول‌ترین فیلر. مقاومت حرارتی عالی (تا $450^\circ C$ در هوا) و پایداری شیمیایی بسیار خوب را فراهم می‌کند. قابلیت آب‌بندی عالی.
**میکا (Mica – Phlogopite/Muscovite):** برای دماهای بسیار بالا (تا $1000^\circ C$) استفاده می‌شود. در برابر آتش مستقیم مقاومت بالایی دارد و غیرقابل احتراق است.
**الیاف سرامیکی (Ceramic Fiber):** برای بالاترین محدوده‌های دما و مقاومت در برابر شوک حرارتی.

۱.۳. فلزات جکت (Jacket Metals)

فلز جکت وظیفه استحکام مکانیکی، محافظت در برابر خوردگی و انتقال نیرو را بر عهده دارد:

**فولاد ضد زنگ (SS304 / SS316):** استاندارد صنعتی، مقاوم در برابر حرارت و خوردگی عمومی.
**مس (Copper):** برای آب‌بندی خوب در سطوح نامنظم و حرارت بالا با نیاز به رسانایی حرارتی.
**مونل، اینکونل، تیتانیوم:** برای مقاومت شیمیایی استثنایی در برابر اسیدها، قلیاها و شرایط خاص فرآیندی.

بخش ۲: کاربرد تخصصی در مبدل‌های حرارتی (Heat Exchangers)

مبدل‌های حرارتی محیط اصلی استفاده از **گسکت دابل جَکِت** هستند.

۲.۱. آب‌بندی بَفِل‌ها (Baffles) و پاس‌های حرارتی

در مبدل‌های حرارتی، نه تنها فلنج‌های ورودی/خروجی، بلکه صفحات بفل (Partition Plates) که جریان سیال را هدایت می‌کنند نیز باید آب‌بندی شوند تا از اختلاط سیالات در پاس‌های مختلف جلوگیری شود. **گسکت دابل جَکِت** به دلیل توانایی خود در ساخت شکل‌های پیچیده با دیوارهای میانی (Ribs) برای آب‌بندی پاس‌ها (Pass Partitions)، انتخابی عالی است.

۲.۲. ساختار بریج (Rib or Bar) در گسکت‌ها

گسکت‌های دابل جَکِت برای مبدل‌های حرارتی به صورت یکپارچه با چندین خط جداکننده (Ribs یا Bridges) ساخته می‌شوند. این خطوط، آب‌بندی حیاتی را بین سیالات گرم و سرد تضمین می‌کنند. ساختار فلزی و مستحکم دابل جَکِت، از خم شدن یا شکستن این خطوط در هنگام نصب و بهره‌برداری جلوگیری می‌کند.

۲.۳. مزیت نصب و نگهداری

**گسکت دابل جَکِت** به دلیل ساختار فلزی سخت، در مقایسه با گسکت‌های اسپیرال وند، در هنگام نصب روی فلنج‌های بزرگ و سنگین، کمتر مستعد آسیب دیدن یا دفرمه شدن است و همچنین هنگام باز کردن فلنج، به راحتی از سطح جدا می‌شود.

بخش ۳: مزایای عملکردی و مقایسه با اسپیرال وند

**گسکت دابل جَکِت** و اسپیرال وند هر دو در دسته گسکت‌های نیمه‌فلزی قرار می‌گیرند، اما تفاوت‌های کلیدی دارند.

۳.۱. مقاومت در برابر انفجار (Blowout Resistance)

جکت فلزی دابل جَکِت، محافظت مکانیکی بسیار بالایی را در برابر فشارهای ناگهانی و انفجاری فراهم می‌کند. فلز کاملاً فیلر را در بر گرفته و مانع از خروج آن تحت فشار عملیاتی یا شرایط اضطراری می‌شود.

۳.۲. مقایسه قیمت و ضخامت

ویژگی	گسکت دابل جَکِت	گسکت اسپیرال وند (SWG)
کاربرد تخصصی	مبدل‌های حرارتی، صفحات بفل، فلنج‌های بزرگ.	فلنج‌های استاندارد، دما و فشار بسیار بالا.
تحمل دما (با فیلر میکا)	بالاتر (تا $1000^\circ C$).	محدودتر (معمولاً تا $550^\circ C$).
ساخت اشکال پیچیده	عالی (ساخت ریب‌های داخلی).	ضعیف (محدود به اشکال دایره‌ای/بیضی).
سختی آب‌بندی	نیاز به فشار آب‌بندی متوسط رو به بالا.	نیاز به فشار آب‌بندی کمتر (به دلیل خاصیت فنری).
اقتصادی بودن	اقتصادی‌تر برای قطرهای بسیار بزرگ و اشکال پیچیده.	گران‌تر از دابل جَکِت در قطرهای بزرگ.

۳.۳. کاربرد در بویلرها

**گسکت دابل جَکِت** برای آب‌بندی منهول‌ها، هندل‌ها و فلنج‌های بویلرها بسیار مناسب است. در این نقاط که دسترسی محدود است و نیاز به تحمل فشار بخار داغ وجود دارد، استحکام و قابلیت اطمینان دابل جَکِت بسیار حیاتی است.

بخش ۴: راهنمای انتخاب و دستورالعمل‌های نصب

انتخاب درست مواد **گسکت دابل جَکِت** بر اساس شرایط عملیاتی تضمین کننده عملکرد طولانی‌مدت است.

۴.۱. انتخاب مواد (Metal & Filler)

**محیط‌های خورنده و اسیدی:** جکت SS316L یا آلیاژهای نیکل (مونل) با فیلر گرافیت (برای مقاومت شیمیایی گرافیت).
**دمای بالای $550^\circ C$:** جکت استیل با فیلر میکا یا الیاف سرامیکی.
**فشار کم/سایز بزرگ:** جکت فلز نرم‌تر مانند مس یا آلومینیوم (برای آب‌بندی آسان‌تر).

۴.۲. تلرانس و ابعاد

ساخت **گسکت دابل جَکِت** به دلیل دقت بالا در ابعاد جکت و فیلر، نیازمند کنترل کیفیت دقیق است. در مبدل‌های حرارتی، تطابق کامل ابعاد گسکت با ابعاد صفحات بفل ضروری است.

۴.۳. نصب و گشتاور

گسکت‌های دابل جَکِت برای آب‌بندی به نیروی فشاری قوی و پایدار نیاز دارند تا فلز جکت کمی تغییر شکل داده و فیلر نرم فشرده شود. اعمال گشتاور دقیق و یکنواخت (Torque) برای فعال شدن آب‌بندی (Seating) بسیار مهم است.

برای دریافت مشاوره تخصصی در زمینه طراحی و ساخت **گسکت دابل جَکِت** با فلز و فیلر مناسب برای مبدل‌های حرارتی، بویلرها و سایر تجهیزات تحت فشار، و همچنین استعلام قیمت و زمان‌بندی تحویل، با تیم مهندسی فروش ما تماس حاصل فرمایید.
